Patentiert! Innovatives Kompaktsystem erweitert die Grenzen des Werkstückspannens

Von F. Stephan Auch Roemheld 2 min Lesedauer

Anbieter zum Thema

Römheld GmbH

Mit einer, wie betont wird, patentierten Kinematik kommt ein neuartiger Kompaktspanner von Roemheld aus Laubach zu den Zerspanungspraktikern dieser Welt, der besonders kompakt gebaut ist ...

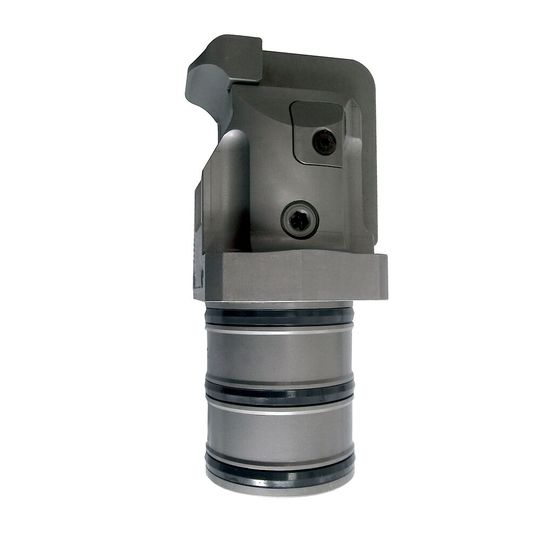

Das ist der neue hydraulische Kompaktspanner aus dem Hause Roemheld. Er punktet bei der Werkstückspannung für Zerspanungsoperationen mit einem vertikalen Hub und damit, dass das direkte Spannen jetzt in kleinsten geschlossenen Taschen, Nuten und Aussparungen klappt ...(Bild: Roemheld)
Das ist der neue hydraulische Kompaktspanner aus dem Hause Roemheld. Er punktet bei der Werkstückspannung für Zerspanungsoperationen mit einem vertikalen Hub und damit, dass das direkte Spannen jetzt in kleinsten geschlossenen Taschen, Nuten und Aussparungen klappt ...
(Bild: Roemheld)

Das kennt man ja: Bisher mussten Zerspaner bei Spannen von Bauteilen in kleinsten geschlossenen Taschen et cetera oft zusätzliche Spannstellen hinzufügen und diese in Folgeoperationen wieder entfernen. Die hierbei verursachten Mehrkosten und verlängerten Prozesszeiten vermeidet aber ein neuer Kompaktspanner von Roemheld. Er funktioniert hydraulisch mit horizontalem Hub und ermöglicht laut Roemheld erstmals das direkte Spannen von Werkstücken in kleinsten geschlossenen Taschen, Nuten und Aussparungen. Die Laubacher hat das Element demnach so optimiert, dass es selbst Werkstücke und Vorrichtungen in beengten Bauräumen mit maximaler Spannkraft und hoher Wiederholgenauigkeit zu fixieren vermag, wie es weiter heißt. Das System komme ohne zusätzliche Spannstellen und Raum für die Hebelbewegung aus. Die Vorteile dieses Spannmittels erklären sich laut Roemheld durch die spezielle Kinematik! Denn der Spannhebel bewegt sich zunächst horizontal an die zu spannende Stelle des Werkstücks. Anschließend spannt er vertikal nach unten. Dieser Bewegungsablauf erlaube die besonders platzsparende Werkstückaufnahme inklusive exakter Positionierung, wie man betont. Mit einer Spannkraft von 6,5 Kilonewton bei einem maximalen Betriebsdruck von 220 bar und einem horizontalen Hub von acht Millimetern biete das hydraulisch doppeltwirkende Spannelement trotz minimaler Abmessungen hohe Leistung. Der vertikale Spannhub beträgt vier Millimeter. Über die gesamte Strecke könne an jeder beliebigen Position fixiert werden, um auch Werkstücke mit maßlichen Toleranzen sicher zu festzuhalten.

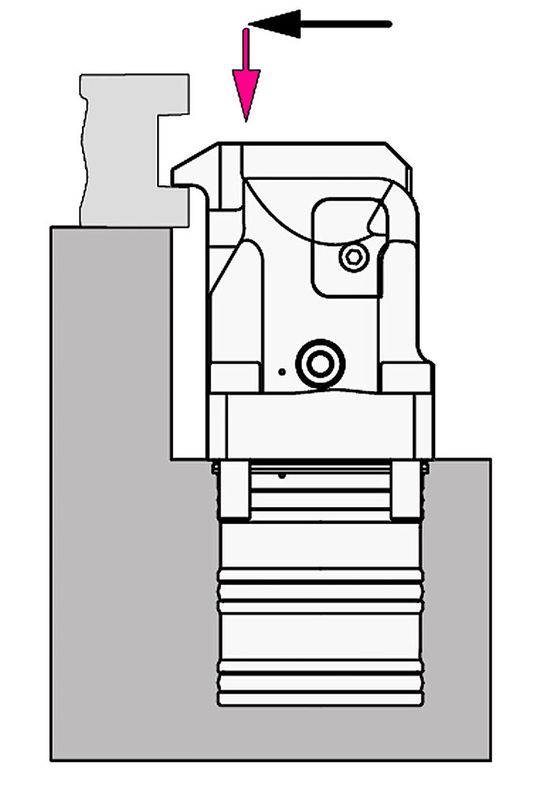

Verdeutlichung der patentierten Kinematik des neuen Roemheld-Kompaktspanners. Zunächst bewegt sich der Spannhebel horizontal in Richtung Werkstück, um dann vertikal nach unten zu gelangen.(Bild: Roemheld)
Verdeutlichung der patentierten Kinematik des neuen Roemheld-Kompaktspanners. Zunächst bewegt sich der Spannhebel horizontal in Richtung Werkstück, um dann vertikal nach unten zu gelangen.
(Bild: Roemheld)

Auch knifflige Werkstückspann-Situationen im Griff

Das neue Roemheld-System eigne sich insbesondere für Gussteile, Werkzeuge, Formen und Vorrichtungen, die eben in sehr schmalen Nuten, Aussparungen oder Taschen gespannt werden müssen. Typische Einsatzfälle finden sich in der Mehrseitenbearbeitung von gegossenen Werkstücken aus Aluminium oder Grauguss. Der Kompaktspanner dazu als Einsteckausführung verfügbar. Angeboten wird er wahlweise mit einem Standardspannhebel oder mit einem Rohling, der dann individuell an spezifische Werkstückgeometrien angepasst werden kann. Eine Schnellfixierfunktioin macht den einfachen Wechsel möglich und erhöht dabei die Flexibilität mit Blick auf unterschiedliche Spannaufgaben. Die patentierte Kinematik ermögliche nun Spannoperationen, die bisher technisch nicht oder nur mit erheblichem Mehraufwand möglich waren. Gleichzeitig ist die Einbaulage flexibel wählbar und zudem lässt sich die Einsteckausführung ohne Rohrleitungsaufwand montieren, wie der Hersteller betont. Für maximale Prozesssicherheit in automatisierten Fertigungsumgebungen ist die Innovation in drei Ausführungen lieferbar, wie Roemheld weiter wissen lässt. Zur Wahl stehen außer einer Ausführung ohne Positionskontrolle Varianten mit pneumatischer Spann- oder Entspannkontrolle, die ab sofort lieferbar sind.
