Universell präzise Emag-UG-Maschinen kombinieren exaktes Schleifen mit attraktiven Kosten

Quelle: Emag 5 min Lesedauer

Anbieter zum Thema

EMAG GmbH & Co.KG

Emag richtet die Baureihe der UG-Schleifmaschinen an Anwender, die bewährte Technik für das Innen-, Außen- und Unrundschleifen suchen, aber dennoch keine Kompromissen wollen ...

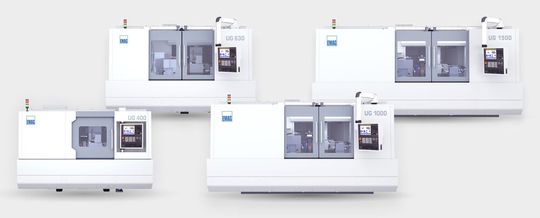

Vier Typen werden im Rahmen der UG-Universalschleifmaschinen-Baureihe von Emag angeboten. Erfahren Sie hier, weshalb man sich diese Präzisionszerspaner durchaus mal anschauen sollte ...(Bild: Emag)
Vier Typen werden im Rahmen der UG-Universalschleifmaschinen-Baureihe von Emag angeboten. Erfahren Sie hier, weshalb man sich diese Präzisionszerspaner durchaus mal anschauen sollte ...
(Bild: Emag)

Emag bietet die Universalschleifmaschinen der UG-Baureihe in vier Modellen an: Es gibt die UG 400 mit 400 Millimetern Schleiflänge und noch die UG 630, 1000 und 1500, deren Zahlen im Namen ebenso die Schleiflänge bezeichnen, wie man erfährt. Linearführungen in X- und Z-Achse, Servoantriebe mit Kugelumlaufspindeln und direkt angetriebene Motorschleifspindeln stellen dabei die technische Basis dar, heißt es weiter. Standardmäßig beträgt die Spitzenhöhe 175 Millimeter. Das maximale Werkstückgewicht darf 120 Kilogramm (Modell UG 1000) auf die Waage bringen. Durch Zusatzausstattungen seien aber auch größere Spitzenhöhen und Werkstückgewichte möglich. Der Schleifspindelstock ist ebenfalls mit direkt angetriebenen Motorspindeln ausgestattet. Die Spindel leistet damit maximal elf Kilowatt. Weil es keinen Riementrieb gibt, hat Emag gewisse Schwingungsquellen eliminiert und das Drehmoment wird verlustfrei übertragen. Das führt zu einer gleichmäßigen Kraftübertragung und reduziert Vibrationen während des Schleifvorgangs, wie die Salacher Maschinenbauer erklären. Die automatisch schwenkbare B-Achse der UG-Baureihe von Emag erlaubt eine stufenlose Positionierung zwischen -15° und 225°, was mit einer Genauigkeit von 0,0005 geschieht.

Kegelrollenlager unterstützen Steifigkeit und Rundlauf

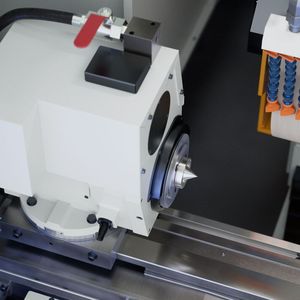

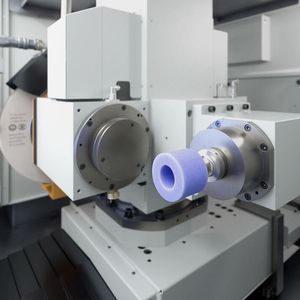

Diese Präzision sei für das Plan- und Konturschleifen erforderlich, bei dem die exakte Winkelstellung der Schleifscheibe den Bearbeitungserfolg mitbestimmt. Die Umfangsgeschwindigkeit der Schleifscheibe kann bis zu 50 Meter pro Sekunde erreichen. Für die Innenbearbeitung werden übrigens Präzisionsschleifspindeln verwendet, die sich durch hohe Drehzahlen und eine robuste Lagerung mit Öl-Luft-Schmierung auszeichnen. Beides sei für das Innenschleifen kleiner Bohrungen unerlässlich. Den Werkstück-Spindelstock hat Emag mit Präzisions-Kegelrollenlagern ausgestattet, die für eine hohe Systemsteifigkeit sorgen. So wird eine Rundheitsgenauigkeit am Prüfwerkstück von 0,5 Mikrometern erreicht. Ein Schwenkbereich von 0 bis 30° ermöglicht wiederum verschiedene Schleifstrategien für das Konusschleifen. Was Rüsten und Positionieren des Werkstücks angehe, so werde das alles durch eine pneumatische Hebevorrichtung erleichtert. Optional können übrigens AE-Sensoren integriert werden, die den Kontakt zwischen Schleifscheibe und Werkstück erkennen und Leerlaufzeiten verkleinern. Ebenfalls als Option steht eine C-Achse zur Verfügung, mit der das Unrund- und Gewindeschleifen erledigt werden kann, wie Emag anmerkt. Die Werkstückspindel ist dann aber motorisiert und rotatorisch positioniert, wobei synchrone Bewegungen zwischen Vorschub und Schleifspindel sowie der Werkzeugrotation möglich werden.
